全焊接管线球阀检验标准
作者:永嘉县铭邦阀门有限公司 来源:http://www.mbfmv.com/ 发布于:2016-01-19 16:25:00

 全焊接管线球阀检验标准

  1)全焊接阀体锻件检验项目和数量为:对化学成分、硬度、表面质量和缺陷应逐件检查,每炉检查1次锻件的力学性能和冲击力。
  2)锻件硬度超出范围判定为不合格。
  3)低温冲击试样的冲击功(1组3个试样的平均值)应符合表2的规定,并不得有1个以上试样的冲击功低于规定的平均20J,单个试样的冲击功值不应小于16J。
  4)超声波检测按ASMEB16.34要求验收,验收标准为:用直探头检验时,如果缺陷显示等于或超过厚度为缺陷深度、直径6.4mm(0.25in)平底孔的标准试样中所得到的显示,则为不合格;用斜探头检验时,如果缺陷显示等于或超过长25.4mm(1in)、深度不大于公称壁厚5%的60°V形缺口标准试样中所得到的显示,则为不合格。
  2 组合密封阀座材料的选择与质量控制
全焊接管线球阀的组合密封阀座结构如图6所示,主要由固定圈、阀座密封圈(次级密封)、阀座金属圈、预紧弹簧、防火圈、挡圈和O形圈组成。
  1—球体;2—固定圈;3—阀座密封圈(次级主密封);4—阀座金属圈;5—预紧弹簧;6—防火圈;7—挡圈;8、9—O形圈;10—阀体。
  全焊接管线球阀与常规球阀最大的区别在于阀座密封圈(次级主密封)采用弹性体橡胶代替PT-FE塑料,这一改进使阀座在很小的压差下即可获得气泡级的“零”泄漏,并可轻松实现DBB、DIB-1和DIB-2功能。
  如果用PTFE作为次级主密封的阀座密封圈材料,那么介质压力作用在阀座上,推动阀座与球体接触,高分子材料上接触应力使密封环发生宏观变形,达到密封效果。
  但高分子材料不是一个弹性体,在介质压力下会产生局部弹塑性变形。如果采用弹性体橡胶作为阀座密封圈材料,作用在阀座上的介质力只是把阀座推向球体,这个力不大,而真正密封的力是介质进入弹性体凹槽的一侧,压迫弹性体发生弹性变形,就像弹簧被压缩一样,弹性体通过自身要求恢复初始形状的力,作用在球体表面,这一密封原理称为弹性体自身变形能密封原理。
  显然这一密封效果好得多,只要合理地选择凹槽与球面的间隙,其密封压力差最高可达到32MPa。
  由橡胶弹性体作为密封材料的组合密封座,其密封的截面形状可以制作成O形和三角形,橡胶的邵氏硬度为98,并被牢固地锁定在凹槽内,其适用范围的阀门压力等级为Class150~Class900。常用的橡胶材料为:T49/TBSh98(HNBRhydro-genatednitryilrTherban)、T58sh98(FKMViton)全氟醚橡胶、T58/VED(FKM防爆型Viton)防爆型全氟醚橡胶和T58/GLTsh989FKMVitonGLT)全氟醚橡胶。各种橡胶材料适用的温度范围。
  橡胶材料适用的温度范围
  长输管线在正常运行时,橡胶弹性体或多或少受其表面溶解气体的渗入和溶解作用,经过一段时间后,橡胶弹性体的含气量达到饱和。只要橡胶弹性体内部气体压力与环境之间处于平衡状态,受到的损坏就会最小,密封性能也不会降低。除非受到其他因素的影响,如化学、热力降解或挤出损害。
  但是,一旦橡胶弹性体周围的压力突然消失(如爆管),已渗入橡胶弹性体内的气体不能够尽快地释放,将发生爆炸减压(ED)破坏,使橡胶弹性体失去密封性能。这种破坏不会立即出现,有时要几个小时后才出现。因此不具有抗爆炸减压(AED)性能的橡胶弹性体表面将呈现出开裂、鼓泡、内部裂纹和疤痕等。

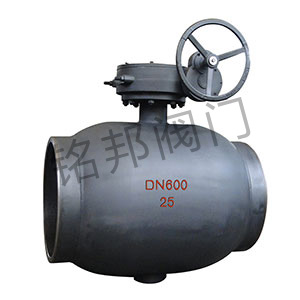

全焊接管线球阀检验标准
文章资讯由全焊接球阀,标准全焊接球阀厂家永嘉县铭邦阀门有限公司整理发布了解更多详情欢迎咨询:13818724868
